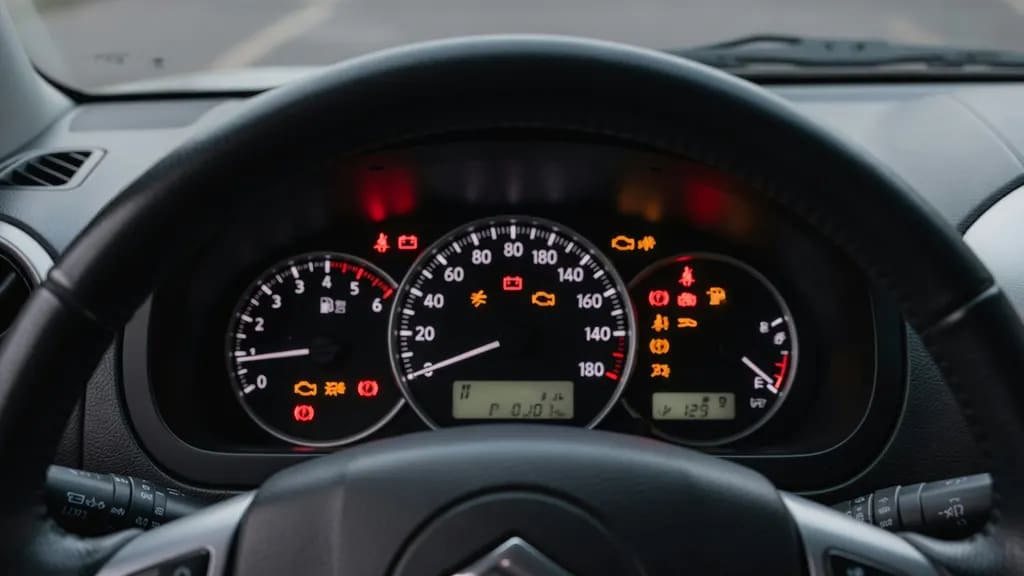

Jak czytać kontrolki w Suzuki Grand Vitara (zanim zaczniesz szukać symbolu)
Zestaw kontrolek w Suzuki Grand Vitara różni się w zależności od rocznika, wersji i rynku. Inny układ bywa w Grand Vitarze II po kolejnych modernizacjach, a także między benzyną a dieslem 1.9 DDiS. Różnice wynikają też z wyposażenia, ponieważ część ikon pojawia się wyłącznie w autach z konkretnymi systemami. W praktyce ta sama deska rozdzielcza może mieć inne funkcje przypisane do tych samych pól.
Ta sama ikonka potrafi oznaczać inny stan, gdy auto ma inną konfigurację: ABS i ESP bywają sygnalizowane osobno albo wspólną kontrolką, podobnie jak system kontroli trakcji. W wersjach z czujnikami ciśnienia w oponach dochodzą osobne ostrzeżenia TPMS, a w autach bez TPMS podobne miejsce w zegarach może służyć innemu komunikatowi. W 4×4 część kontrolek pełni rolę potwierdzenia trybu, a część informuje o problemie z załączeniem napędu. W efekcie identyczny symbol może być informacją o aktywnej funkcji albo ostrzeżeniem o błędzie, zależnie od tego, czy dany układ jest obecny.
W pierwszych 10 sekundach liczy się priorytet: kolor, ewentualny napis na wyświetlaczu i zachowanie samochodu. Trzeba zwrócić uwagę, czy kontrolka świeci stałym światłem, miga, czy pojawiła się po uruchomieniu silnika i nie zgasła. Istotne są objawy towarzyszące: spadek mocy, nierówna praca, zapach spalenizny, nietypowe dźwięki, cięższa praca kierownicy lub wydłużona droga hamowania. Te informacje pozwalają odróżnić błąd czujnika od sytuacji, która wymaga natychmiastowego zatrzymania.
W popularnych opisach kontrolek stosuje się podział na informacyjne, ostrzegawcze i awaryjne. Informacyjne potwierdzają działanie funkcji, ostrzegawcze sygnalizują usterkę lub odstępstwo od normy bez natychmiastowego ryzyka, a awaryjne dotyczą stanów, które mogą szybko doprowadzić do uszkodzenia auta lub utraty bezpieczeństwa. W Grand Vitarze ten podział jest widoczny głównie po kolorze i sposobie świecenia. Dodatkowo część ostrzeżeń jest „zbiorcza” i wymaga znalezienia właściwej przyczyny w komunikatach lub po diagnostyce.
Kolory kontrolek i priorytet reakcji (zielone/niebieskie vs żółte/pomarańczowe vs czerwone)
Zielone i niebieskie kontrolki oznaczają aktywną funkcję lub tryb pracy, taki jak światła drogowe, kierunkowskazy, tempomat, wybrany tryb napędu albo podgrzewanie. W normalnych warunkach pojawiają się po włączeniu danej funkcji i gasną po jej wyłączeniu. Nieprawidłowością jest świecenie w sytuacji, gdy funkcja nie jest używana, albo brak kontrolki mimo włączenia. Taki objaw może wskazywać problem z przełącznikiem, czujnikiem lub instalacją.
Żółte i pomarańczowe kontrolki to ostrzeżenia i usterki niekrytyczne, które często pozwalają kontynuować jazdę, ale z ograniczeniem obciążenia. W tej grupie mieszczą się błędy układów emisji, czujników, ABS lub ESP, a także komunikaty związane z 4×4, jeśli nie ma towarzyszących objawów mechanicznych. Jeśli auto przechodzi w tryb ograniczonej mocy, pojawiają się szarpnięcia lub silnik pracuje nierówno, ryzyko uszkodzeń rośnie i wskazany jest dojazd w spokojnym tempie bez przeciążeń. Miganie w żółtym kolorze często oznacza aktywny problem, a nie tylko zapisany błąd.
Czerwone kontrolki mają najwyższy priorytet i wymagają bezpiecznego zatrzymania, gdy pojawiają się podczas jazdy. Typowe przyczyny w autach tej klasy to spadek ciśnienia oleju, przegrzanie silnika, problem z układem hamulcowym lub brak ładowania. W części przypadków dalsza jazda prowadzi do szybkiej awarii, a czasem do utraty wspomagania hamulców lub sterowności. Jeśli czerwone ostrzeżenie zapala się przy rozruchu i gaśnie po uruchomieniu, jest to kontrola działania systemu.
W Grand Vitarze może występować „sygnalizator ogólny”, który informuje, że aktywne jest jakieś ostrzeżenie, ale nie wskazuje źródła. Wtedy trzeba odczytać komunikat na wyświetlaczu lub sprawdzić, które inne kontrolki zapaliły się równocześnie. Przy braku dodatkowych informacji kluczowe są objawy auta i kody błędów z diagnostyki. Poniższa logika jest stosowana w praktyce:
- Jedź dalej: zielone lub niebieskie, albo żółte bez objawów i bez spadku mocy.
- Jedź ostrożnie do serwisu: żółte z wyraźnym pogorszeniem pracy silnika, miganiem lub wyłączeniem ważnych systemów.
- Zatrzymaj i holuj: czerwone podczas jazdy, szczególnie olej, temperatura, hamulce lub ładowanie połączone z gaśnięciem elektroniki.
Kontrolki bezpieczeństwa i hamulców (ABS/EBD, hamulec postojowy, poduszki)
Kontrolka hamulca postojowego bywa wspólna z ostrzeżeniem o układzie hamulcowym i poziomie płynu. Jeśli świeci podczas jazdy mimo zwolnionego hamulca, pierwszym krokiem jest sprawdzenie, czy dźwignia lub pedał wróciły do końca i czy auto nie hamuje jednym kołem. Kolejnym krokiem jest kontrola poziomu płynu hamulcowego i wycieków w okolicach kół oraz pod autem. Ubytek płynu traktuje się jako sytuację wymagającą przerwania jazdy, bo może oznaczać nieszczelność.
Kontrolka ABS informuje o braku działania funkcji przeciwblokującej, ale nie oznacza automatycznie utraty hamowania. W usterce ABS hamulce działają, lecz bez regulacji ciśnienia w poślizgu, co zmienia zachowanie auta na śliskiej nawierzchni. Jeśli zapala się także kontrolka związana z EBD lub układem hamulcowym, priorytet rośnie, bo problem może dotyczyć rozdziału siły hamowania lub podstawowego układu. Wtedy jazda powinna być ograniczona do minimum, z dużym marginesem bezpieczeństwa.
Kontrolka SRS dotyczy poduszek powietrznych i napinaczy pasów. Jej świecenie po uruchomieniu silnika oznacza błąd systemu i możliwość braku zadziałania poduszek podczas wypadku. Osobne oznaczenie poduszki pasażera ON/OFF bywa informacją o jej aktywacji lub dezaktywacji, zależnie od ustawienia i obecności czujnika fotela. Jeśli komunikat o OFF pojawia się bez wyraźnej przyczyny lub wraz z kontrolką SRS, traktuje się to jako usterkę.
Czujniki parkowania i inne systemy wspomagania potrafią sygnalizować jedynie wyłączenie funkcji, bez wpływu na podstawowe bezpieczeństwo jazdy. W takich przypadkach kontrolka pojawia się po naciśnięciu przycisku dezaktywacji lub przy wykryciu błędu czujnika, często po zabrudzeniu. Minimalne kontrole użytkownika obejmują sprawdzenie bezpieczników oraz wtyczek pod fotelami w kontekście SRS, bez napraw na siłę i bez ingerencji w złącza przy włączonym zapłonie. W układach bezpieczeństwa niewłaściwa ingerencja może wywołać kolejne błędy i utrudnić diagnozę.
Kontrolki silnika i emisji spalin (check engine, wtrysk, świece żarowe, DPF)
Kontrolka check engine lub kontrolka układu wtrysku dotyczy błędów sterowania silnikiem i emisji. Przyczyny obejmują proste problemy eksploatacyjne, ale także usterki zapłonu, wtrysku, czujników i układu dolotowego. Jeśli kontrolce towarzyszy spadek mocy, nierówna praca lub wyraźne dymienie, obciążenie silnika należy ograniczyć i unikać wysokich obrotów. Stałe świecenie bez objawów często pozwala dojechać do serwisu, ale wymaga odczytu błędów, bo przyczyna nie jest widoczna z poziomu zegarów.
Kontrolka temperatury cieczy chłodzącej i objawy przegrzania wymagają natychmiastowej reakcji. Podniesiona temperatura, zapach płynu lub para spod maski oznaczają ryzyko uszkodzenia uszczelki pod głowicą i elementów osprzętu. Po zatrzymaniu nie odkręca się korka układu chłodzenia na gorącym silniku, ponieważ grozi to wyrzutem płynu pod ciśnieniem. Dalsze kroki ograniczają się do bezpiecznego schłodzenia auta i oceny widocznych wycieków.
W Grand Vitarze mogą występować osobne ostrzeżenia dotyczące ciśnienia oleju i poziomu oleju, zależnie od wersji licznika i silnika. Ostrzeżenie ciśnienia oleju ma charakter krytyczny, bo oznacza brak właściwego smarowania i wymaga natychmiastowego wyłączenia silnika po bezpiecznym zatrzymaniu. Ostrzeżenie poziomu oleju dotyczy stanu eksploatacyjnego i zwykle pozostawia możliwość kontrolowanego dojazdu, jeśli silnik pracuje normalnie. Kluczowe jest rozróżnienie ikon i ich koloru, bo konsekwencje są różne.
W dieslu 1.9 DDiS kontrolka świec żarowych nie służy wyłącznie do sygnalizacji dogrzewania przed rozruchem. Jej nietypowe zachowanie, takie jak świecenie podczas jazdy lub miganie, może wskazywać błąd sterowania silnikiem lub elementów osprzętu, zależnie od konfiguracji. W wersjach z filtrem cząstek stałych pojawia się dodatkowa logika ostrzegania: kontrolka może informować o potrzebie dokończenia regeneracji lub o problemie z jej przeprowadzeniem. W przypadku komunikatu DPF bez innych objawów ważne jest utrzymanie stabilnej jazdy bez krótkich odcinków, a przy spadku mocy lub miganiu kontrolki ryzyko uszkodzeń rośnie i jazdę należy przerwać.
W dieslach spotyka się też kontrolkę wody w filtrze paliwa, która wymaga szybkiej reakcji serwisowej. Obecność wody w paliwie zwiększa ryzyko uszkodzeń układu wtryskowego i problemów z rozruchem. Dalsza jazda pod obciążeniem może pogłębić problem, szczególnie jeśli pojawiają się szarpnięcia lub nierówna praca. Priorytetem jest usunięcie przyczyny w serwisie i kontrola jakości paliwa.
Kontrolki napędu i układów jezdnych w Grand Vitarze (4×4, dyferencjał, ESP)
Grand Vitara korzysta z oznaczeń trybów napędu zależnych od wersji, a kontrolki informują o wybranym ustawieniu i stanie załączenia. Stałe świecenie najczęściej potwierdza aktywny tryb, natomiast miganie może oznaczać, że napęd jest w trakcie przełączania albo system wykrył problem z dopięciem. W takiej sytuacji znaczenie ma prędkość, położenie skrzyni i warunki toczenia, bo układ może wymagać odciążenia. Jeśli miganie nie ustępuje, a pojawiają się szarpnięcia lub hałas z układu przeniesienia, dalsza jazda zwiększa ryzyko uszkodzeń.
W wersjach z dodatkowymi funkcjami terenowymi kontrolki blokad i trybów mogą sygnalizować zarówno aktywację, jak i błąd załączenia. Aktywacja jest zwykle potwierdzona stałym światłem, a problem z załączeniem bywa sygnalizowany miganiem lub komunikatem towarzyszącym. Błąd może wynikać z warunków, w których układ nie pozwala na wykonanie polecenia, lub z usterki czujnika położenia i siłownika. Rozróżnienie jest ważne, bo w pierwszym przypadku wystarcza zmiana warunków, a w drugim potrzebna jest diagnostyka.
Kontrolki ESP i kontroli trakcji mogą migać podczas interwencji systemu, co jest zjawiskiem normalnym na śliskiej nawierzchni lub przy gwałtownym przyspieszaniu. Stałe świecenie częściej oznacza wyłączenie funkcji przyciskiem albo usterkę, która powoduje dezaktywację stabilizacji. W przypadku awarii ESP auto pozostaje jezdne, ale zmienia się margines bezpieczeństwa w sytuacjach awaryjnych. Jeśli jednocześnie zapalają się kontrolki ABS i ESP, przyczyną bywa wspólny element, taki jak czujniki prędkości kół.
W napędzie 4×4 mogą występować ostrzeżenia temperaturowe dotyczące układu przeniesienia, gdy auto pracuje w ciężkich warunkach. Wtedy ogranicza się obciążenie: zmniejsza prędkość, unika długotrwałego poślizgu kół i robi przerwy na schłodzenie. Ważna jest też zgodność opon w rozmiarze i stopniu zużycia, ponieważ różnice średnic mogą generować napięcia w układzie i prowokować błędy. Jazda po asfalcie w trybach przeznaczonych do terenu, zależnie od wersji napędu, może powodować szarpanie i sygnalizację problemów.
Kontrolki elektryczne i eksploatacyjne (akumulator, ładowanie, żarówki, TPMS)
Kontrolka akumulatora dotyczy układu ładowania, a nie samego stanu baterii. Jej świecenie podczas jazdy sugeruje problem z alternatorem, regulatorem, okablowaniem lub napędem osprzętu. Objawami towarzyszącymi bywają przygasające światła, spadki napięcia i błędy wielu systemów, ponieważ elektronika traci stabilne zasilanie. W takiej sytuacji wyłącza się odbiorniki dużej mocy i ogranicza jazdę do niezbędnego dojazdu, bo auto może zgasnąć po rozładowaniu.
Kontrolka immobilizera dotyczy rozpoznania kluczyka i komunikacji z układem zabezpieczenia. Problemy mogą wynikać z baterii w pilocie, zakłóceń od dodatkowych urządzeń, awarii anteny przy stacyjce lub spadków napięcia w aucie. Typowy objaw to brak możliwości uruchomienia silnika albo gaśnięcie tuż po rozruchu, zależnie od wersji systemu. Jeśli kontrolka zachowuje się inaczej niż dotychczas, znaczenie ma to, czy auto reaguje na drugi kluczyk.
TPMS, jeśli występuje, sygnalizuje spadek ciśnienia lub problem z czujnikiem. Po dopompowaniu i przejechaniu odcinka kontrolka może zgasnąć, o ile system poprawnie odczyta wartości i nie ma uszkodzenia czujnika. Miganie lub brak możliwości skasowania ostrzeżenia częściej wskazuje usterkę czujnika, brak inicjalizacji po wymianie kół albo problem z odbiorem sygnału. Niezależnie od TPMS spadek ciśnienia wpływa na prowadzenie i drogę hamowania, więc kontrola ciśnienia manometrem pozostaje podstawą.
Kontrolka przepalonej żarówki lub usterki świateł dotyczy także świateł stopu, co ma bezpośrednie znaczenie dla bezpieczeństwa. Szybkie sprawdzenie obejmuje obejście auta, weryfikację działania świateł pozycyjnych, mijania, stop i kierunkowskazów oraz kontrolę bezpieczników. Część „drobnych” usterek elektrycznych potrafi unieruchomić auto, gdy dotyczy zasilania sterownika silnika lub głównych obwodów ładowania. Dlatego łączenie się kontrolek, resetowanie zegarów lub gaśnięcie radia podczas jazdy traktuje się jako sygnał problemu z napięciem, a nie pojedynczej żarówki.
Najczęstsze „zagadkowe” kontrolki z Grand Vitary (case studies) i jak je rozgryźć krok po kroku
Żółty prostokąt z „zygzakem” (często zgłaszany w 1.9 DDiS)
Gdy symbol nie jest jednoznaczny, kluczowy jest opis: kolor, kształt, czy jest to piktogram na tarczy czy na wyświetlaczu, oraz moment zapalania. Znaczenie ma też to, czy kontrolka pojawia się po rozruchu, pod obciążeniem, przy stałej prędkości czy podczas hamowania silnikiem. Równie ważne jest, czy kontrolka świeci stale, czy miga, oraz czy towarzyszy temu komunikat tekstowy. Bez tych danych łatwo pomylić ostrzeżenie silnika z informacją o pracy systemu.
W dieslu najczęstsze tropy dotyczą układu sterowania pracą silnika, w tym świec i sterownika ich pracy, EGR, doładowania oraz elementów związanych z emisją, zależnie od wersji. Objawy, które podnoszą priorytet, to wyraźny spadek mocy, przejście w tryb awaryjny, dymienie i nierówna praca. W autach z DPF kontrolka może wiązać się z regeneracją lub jej przerwaniem, co zmienia zalecaną reakcję. Bez diagnostyki nie da się potwierdzić źródła, bo różne usterki mogą dawać podobne sygnały na zegarach.
Prosta ścieżka obejmuje odczyt błędów OBD, sprawdzenie parametrów bieżących i krótki test drogowy po skasowaniu błędów, jeśli usterka nie ma charakteru awaryjnego. Dalszej jazdy nie ryzykuje się, gdy kontrolce towarzyszą czerwone ostrzeżenia, metaliczne odgłosy, narastające wibracje lub objawy przegrzania. W przypadku migania i jednoczesnego ograniczenia mocy priorytetem jest ograniczenie obciążenia i szybka diagnoza. Uporczywe powracanie kontrolki po skasowaniu wskazuje na aktywną usterkę, a nie jednorazowe zakłócenie.
Kontrolka „jak tempomat, ale to nie tempomat” (przypadki z roczników ok. 2009)
Ikony związane z tempomatem, ogranicznikiem prędkości i trybami wspomagania mogą wyglądać podobnie, a różnice bywają subtelne. O rozróżnieniu decydują dodatkowe oznaczenia na symbolu oraz to, czy kontrolka informuje o gotowości systemu, czy o aktywnym utrzymywaniu prędkości. Zdarza się też, że podobna ikonka dotyczy funkcji dostępnej tylko w części wersji wyposażenia. Wtedy kontrolka może pełnić rolę sygnalizacji błędu w module, a nie potwierdzenia działania.
W aucie warto sprawdzić, jakie przyciski są dostępne na kierownicy i dźwigniach oraz czy występuje dedykowany włącznik systemu. Znaczenie mają też bezpieczniki odpowiedzialne za moduły komfortu i sterowanie, ponieważ ich przepalenie potrafi wywołać nieoczekiwane kontrolki. Jeśli auto nie ma danego wyposażenia fabrycznie, pojawienie się podobnej ikony częściej wiąże się z inną funkcją albo błędem licznika. Wątpliwości rozstrzyga numer wyposażenia po VIN oraz odczyt danych z modułów diagnostycznych.
Procedura finalna: co przygotować do diagnozy w warsztacie
Do sprawnej diagnozy potrzebny jest zestaw informacji, który ogranicza ryzyko błędnych tropów. W praktyce przydają się: VIN i rocznik, typ silnika, rodzaj skrzyni, wersja napędu oraz lista zauważonych objawów. Istotne są warunki wystąpienia kontrolki: zimny czy rozgrzany silnik, deszcz, jazda miejska, autostrada, holowanie, podjazdy. Pomaga też wyraźne zdjęcie kontrolki wykonane w momencie świecenia.
W warsztacie warto poprosić o odczyt kodów z odpowiednich modułów, a nie tylko z silnika, jeśli problem dotyczy ABS, SRS albo 4×4. Przy usterkach okresowych ważne są parametry bieżące i zapisane ramki danych, które pokazują stan auta w chwili błędu. Dalsze działania to kontrola zasilania i mas, stanu wiązek w newralgicznych miejscach oraz podstawowe pomiary ładowania. Przy objawach związanych z hamulcami i poduszkami priorytetem jest przywrócenie sprawności, a nie kasowanie kontrolki.
Część kontrolek zapala się po włączeniu zapłonu jako test i powinna zgasnąć po uruchomieniu silnika. Za realny problem uznaje się sytuację, gdy kontrolka nie gaśnie, wraca po krótkiej jeździe albo pojawia się razem z wyraźnymi objawami. Wersje z wyświetlaczem potrafią doprecyzować usterkę komunikatem, co ułatwia wybór modułu do diagnostyki. Jeśli kontrolka pojawia się po niedawnej naprawie, montażu akcesoriów lub odłączeniu akumulatora, warto to odnotować, bo może wskazywać na błąd adaptacji albo przerwę w instalacji.
